【BYP8076柜鎖電磁鎖】工作原理

產品通電時，滑桿吸入，拉動鎖杠桿機構，達到自動開鎖作用。

【BYP8076柜鎖電磁鎖】產品參數

額定參數(RATED PARAMETER)

1.電壓(VOLTAGE):DC-12V

2.電流(CURRENT):2A (DC-12V 20℃)

3.功率(WATTAGE):24W

4.直流電阻(DC RESISTANCE):6Ω±5%( 20℃)

5.工作循環(DUTY CYCLE): 通電頻率40%，通400ms,斷1000ms。最長通電時間可

通30秒，電流在2A的情況下，常規的使用情況為通3次200ms，再斷電，確保信號

不失靈。

6.絕緣等級(INSULATION CLASS):  B類（B CLASS ）

7.其他要求(OTHER REGUIREMENTS): 最小啟動電壓DC8V 測試

性能要求（ PERFORMANCE CHARACTERISTICS )

1.標準測試條件（STANDARD TEST CONDITION）:DC-12V (20℃)。

2.負載垂向上 (THE LOAD IS VERTICALLY UPWARD)

3.在上鎖的情況下，確保最小啟動電壓可開鎖

電氣特性(ELECTRONICAL CHARACTERISTICS)

1.絕緣電阻(INSULATION RESISTANCE):

  線圈和框架間BETWEEN COIL AND FRAME 100MΩ 500VDC

2.耐電壓 (DIELETRIC STRENGTH):

  線圈和框架間 600ACV(50/60Hz) 1 Sec  10 mA

3.溫升(TEMPERATURE RISE):

    Max65℃(6VDC,power-on 50%)

4.壽命(LIFE): 200，000  (20℃ 12VDC OFF 0.3 Sec,ON 1 Sec）

5.電線與線圈的強度(COIL AND LEAD WIRE STRENGTH):0.5kgf

6.工作環境(OPERATING ENVIRONMENTS):-5℃∽65℃/5%RH∽85%RH

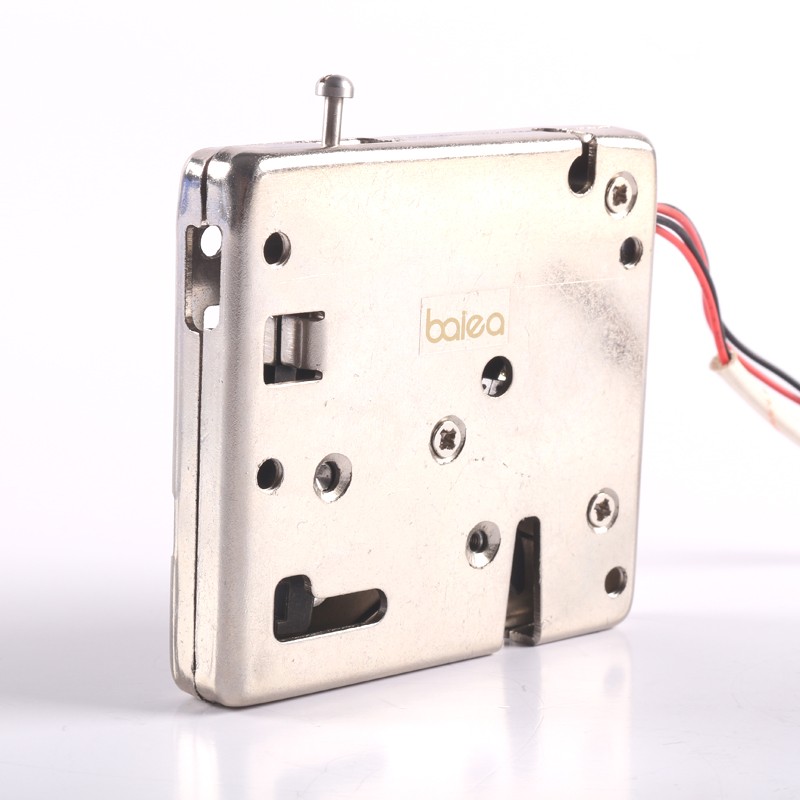

【BYP8076柜鎖電磁鎖】外形尺寸

1.產品外形尺寸：長80mm*寬76mm*高14mm

2.推拉桿直徑5mm

【BYP8076柜鎖電磁鎖】電氣參數
