通道三棍閘，應用在各種門禁，小區等場所，且越來越廣泛，那么它的原理是什么樣的呢？且產品的工作方式是什么樣的？我們一一來了解一下。

三棍閘，分為以下幾個部分，機箱，機芯，電控系統，傳動部件組成，機芯主要部件是三棍閘電磁鐵，傳動軸，機架，三棍閘門。電控系統主要組成部件有主板，讀卡器，紅外傳感器，指示面板，報警器等。傳動部件主要就是三棍閘電磁鐵了。

其工作原理如下：

1.    讀卡器讀到有效卡，向主板反饋通過信號。

2.    主板接收到通過信號，控制機芯松開三棍閘門，并指示可通過信號。

3.    人員通過后，紅外感應人通過后，完成一個工作周期。

  而產品中的三棍閘電磁鐵，是內部的一個傳動部件，如下圖所示：接收到主板通電信號時，電磁鐵拉動限位閘，傳動軸可以轉動，人員通過。

三棍閘電磁鐵有兩個，兩個是方形BYP1040，一個圓形BYH3530。

三棍閘電磁鐵BYP1040的尺寸圖如下：

三棍閘電磁鐵BYP1040的參數如下：

常規采用的是DC24V，16W的那款，50%通電率。

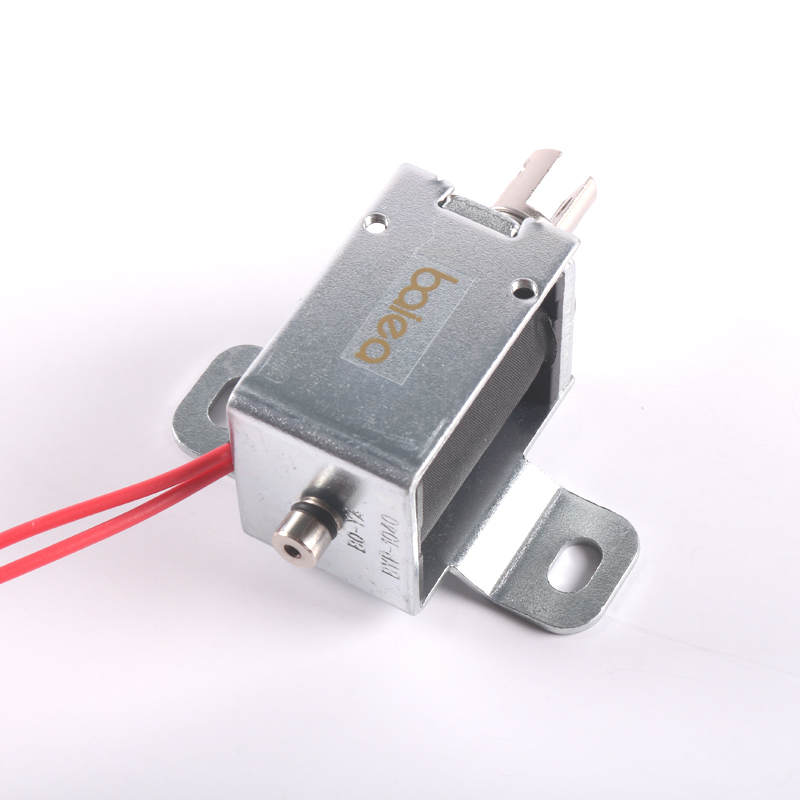

三棍閘電磁鐵BYP1040的實拍圖如下：

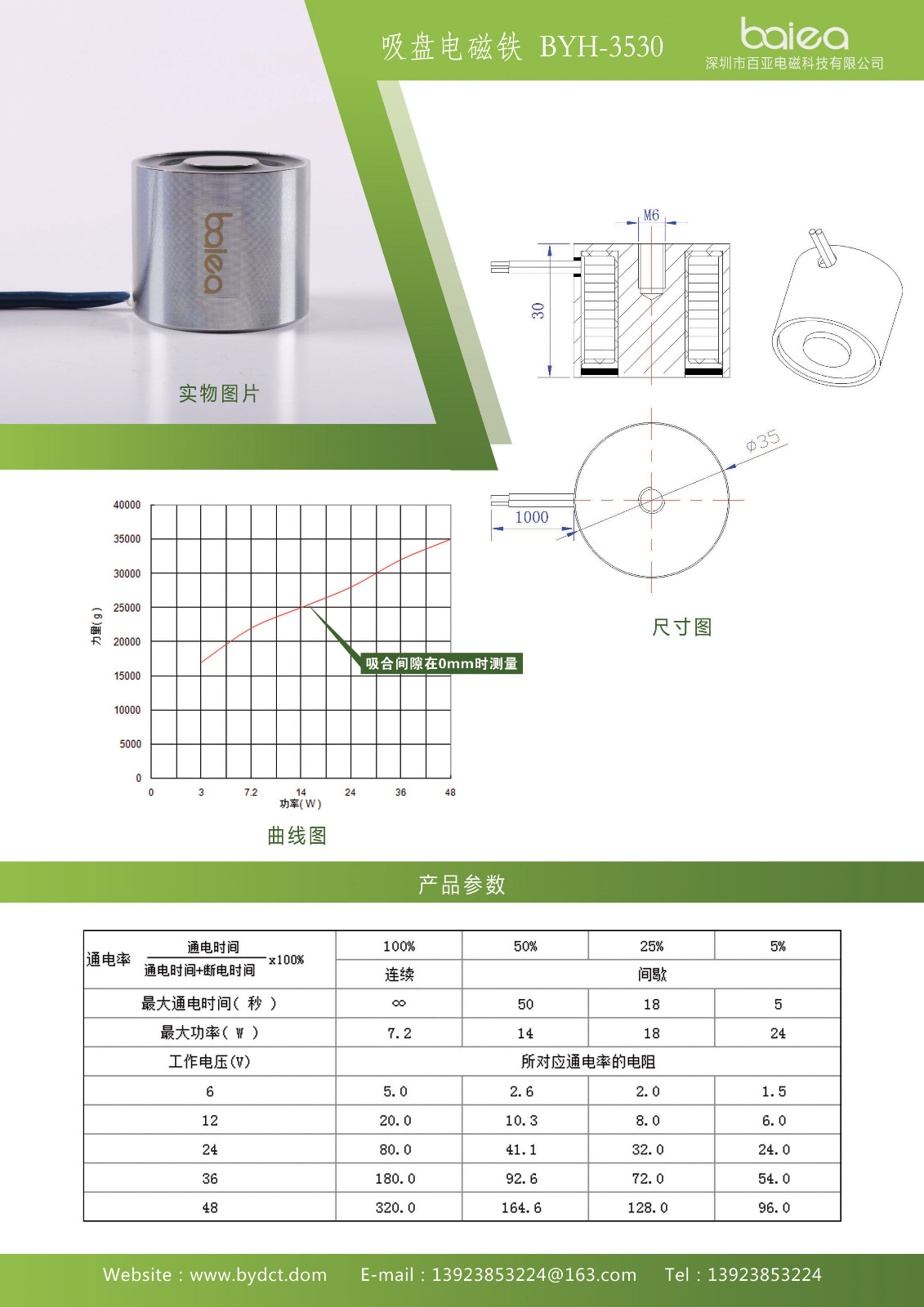

三棍閘電磁鐵BYH3530的尺寸如下：

三棍閘電磁鐵BYH3530的參數如下：

常規采用長時間100%通電的，DC24V，7.2W。

三棍閘電磁鐵BYH3530的實拍圖如下：

產品工作視頻如下：
