全高閘電磁鐵3080額定參數(RATED PARAMETER)

1.電壓(VOLTAGE):DC-24V

2.電流(CURRENT):0.5A (DC-24V 20℃)

3.功率(WATTAGE):12W

4.直流電阻(DC RESISTANCE):48Ω±5%( 20℃)

5.工作循環(DUTY CYCLE): 通電頻率100%，可長時間一直通電。

6.絕緣等級(INSULATION CLASS):  B類（B CLASS ）

7.其他要求(OTHER REGUIREMENTS):

全高閘電磁鐵3080性能要求（ PERFORMANCE CHARACTERISTICS )

1.標準測試條件（STANDARD TEST CONDITION）:DC-24V (20℃)。

2.負載垂向上 (THE LOAD IS VERTICALLY UPWARD)

3.力量：不裝客戶機構, DC-24V.

行程(STROKE) 10mm：≥1000gf

行程(STROKE) 15mm：≥400gf

全高閘電磁鐵3080電氣特性(ELECTRONICAL CHARACTERISTICS)

1.絕緣電阻(INSULATION RESISTANCE):

  線圈和框架間BETWEEN COIL AND FRAME 100MΩ 500VDC

2.耐電壓 (DIELETRIC STRENGTH):

  線圈和框架間 600ACV(50/60Hz) 1 Sec  10 mA

3.溫升(TEMPERATURE RISE):

    Max65℃(6VDC,power-on 50%)

4.壽命(LIFE): 500，000  (20℃ 12VDC OFF 0.3 Sec,ON 1 Sec）

5.電線與線圈的強度(COIL AND LEAD WIRE STRENGTH):0.5kgf

6.工作環境(OPERATING ENVIRONMENTS):-5℃∽65℃/5%RH∽85%RH

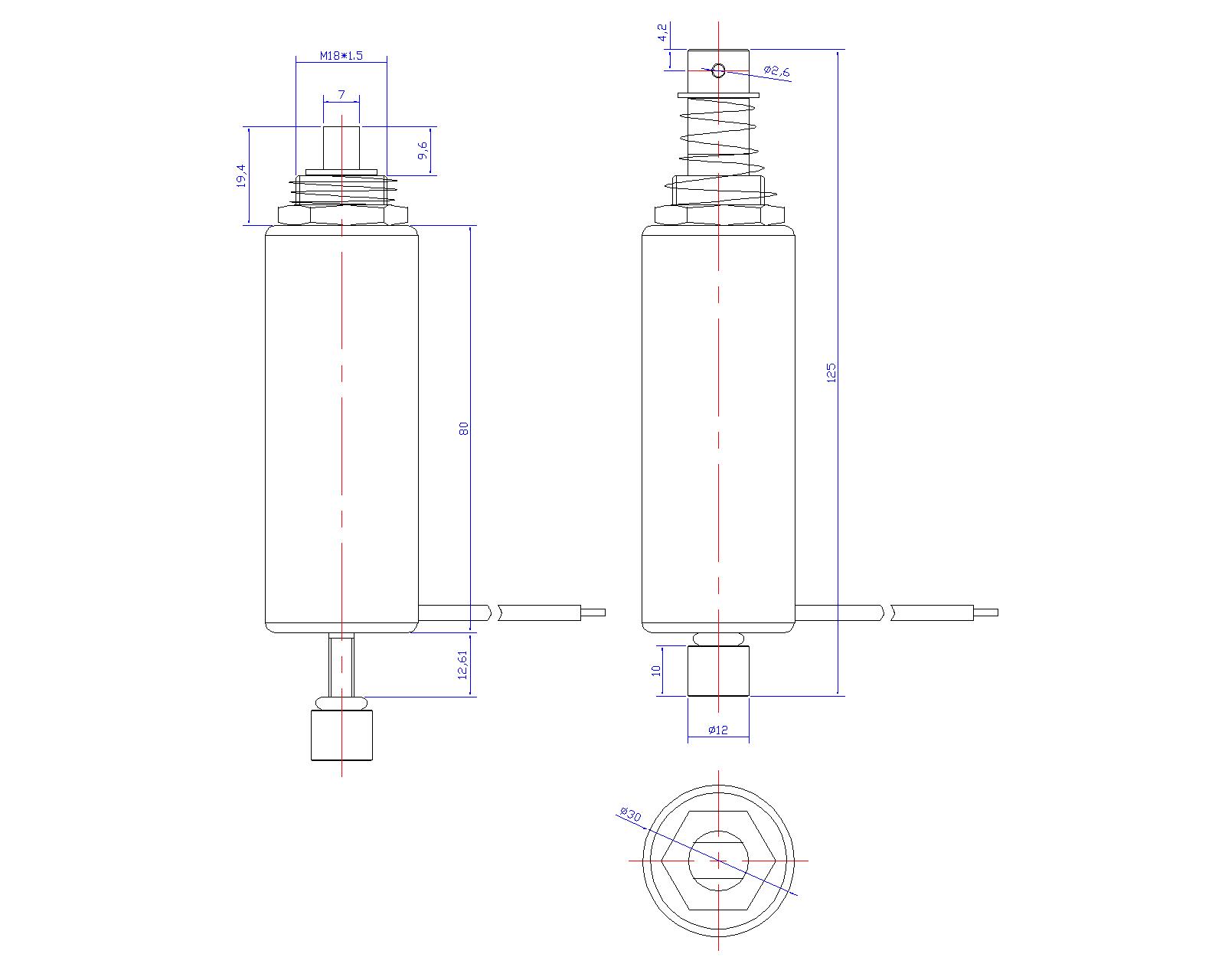

全高閘電磁鐵3080尺寸：

全高閘電磁鐵3080單向雙向?qū)嵟模?/span>

其它全高閘電磁鐵3080的參數，如需要其它電壓及功率，通電率的產品，請對照以下表格參數選擇。
